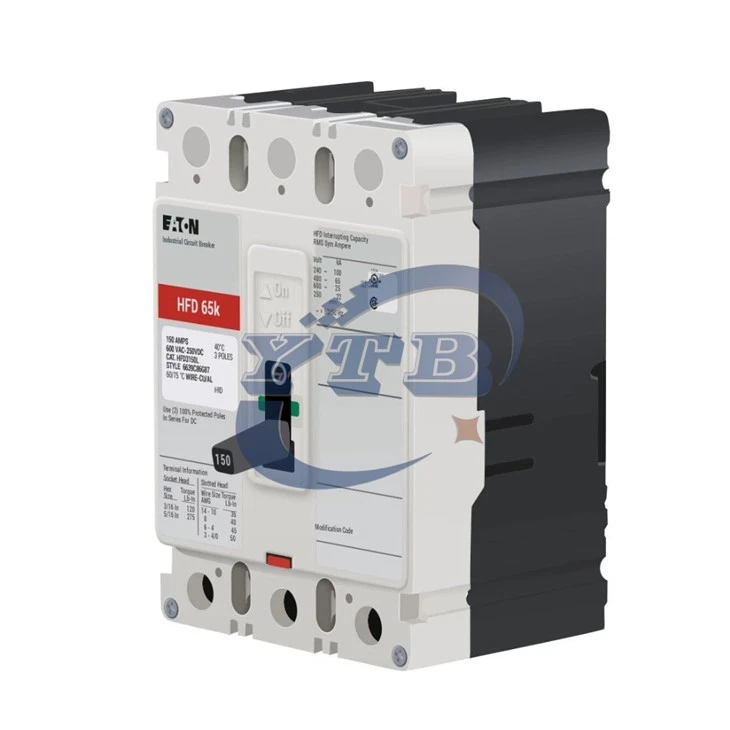

معرفی عملکرد مدارشکن Eaton HFD3150L یکپارچه قالب بندی شده
Eaton HFD3150L یک مدارشکن کامل-3-قطبی قالب‌گیری شده 150A از سری Eaton سری C F-Frame است. این MCCB که به طور گسترده برای توزیع برق صنعتی استفاده می شود، حفاظت مدار پایدار و قابل اعتمادی را برای سیستم های الکتریکی مختلف ارائه می دهد.
Eaton HFD3150L از قبل مونتاژ شده و از قبل{1}} مجهز به واحدهای ترمیم مغناطیسی حرارتی{2} و پایانه های خط/بار است. Eaton HFD3150L به لوازم جانبی اضافی نیاز ندارد. از نصب و سیم کشی سریع پشتیبانی می کند، مونتاژ کابینت و کار مهندسی در سایت را بسیار ساده می کند.
HFD3150L که با ظرفیت وقفه بالا طراحی شده است، دارای 100 کیلو آمپر مدار کوتاه در 240 ولت و 65 کیلو آمپر در 480 ولت است. این به طور موثر در برابر جریان های مدار کوتاه صنعتی شدید مقاومت می کند و ایمنی برتر سیستم را تضمین می کند.
Eaton HFD3150L با دوام، قابل اعتماد و نصب آسان، راه حل ایده آل MCCB برای کاربردهای توزیع برق صنعتی 150A است.
ویژگی ها و مزایا Eaton HFD3150L
●حداکثر ظرفیت قطعی 100 کیلو آمپر را ارائه می‌کند و با اطمینان جریان‌های مدار کوتاه را تحت ولتاژهای صنعتی از 240 تا 480 ولت قطع می‌کند.
● دارای یک واحد تراش مغناطیسی-ثابت حرارتی- که با تأخیر در شرایط اضافه بار حرکت می‌کند تا از خاموش شدن مزاحم ناشی از راه‌اندازی موتور یا نوسانات جریان گذرا جلوگیری کند.
● یک طراحی مدولار استاندارد را برای نصب و نگهداری آسان اتخاذ می کند.
مشخصات و پارامترها
● مدل: Eaton HFD3150L
● جریان نامی: 150A
● ولتاژ کاری نامی: 600VAC / 250VDC
● فرکانس نامی: 50/60 هرتز
● نوع سفر: حرارتی-سفر مغناطیسی (LI: طولانی-تأخیر زمانی + آنی)
● اتصال سیم‌کشی: دو خط و لنگه بار
● نوع نصب: پیچ و مهره-روی نصب پنل
تفاوت بین HFD3150L و FD3150L
هر دو HFD3150L و FD3150L قطع کننده های مدار قالب گیری شده از سری Eaton CF- هستند. آنها 3-واحد کامل 150A هستند که مجهز به واحدهای ترمیم مغناطیسی حرارتی هستند که ابعاد کلی و موقعیت سوراخ نصب یکسان دارند. تفاوت اصلی آنها در رتبه بندی قطع، شرایط کاری قابل اجرا و هزینه، به شرح زیر است:
اتصال کوتاه-ظرفیت قطع مدار (تفاوت اصلی)
●HFD3150L: نوع قطعی بالا. ظرفیت وقفه نامی آن به 100 کیلو آمپر در 240 ولت AC و 65 کیلو آمپر در 480 ولت AC می رسد و مقاومت بالایی در برابر نوسانات شدید جریان مدار کوتاه- ارائه می دهد.
●FD3150L: نوع وقفه استاندارد. ظرفیت قطعی 65 کیلو آمپر در 240 ولت AC و 35 کیلو آمپر در 480 ولت AC را ارائه می دهد که برای محافظت در برنامه های توزیع برق معمولی کافی است.
ویژگی های مواد، ظاهر و طراحی
بهبود بهره وری
● جنس: پوشش از مواد مقاوم با عملکرد عایق قابل اعتماد ساخته شده است. در برابر حرارت بالا و ضربه های فیزیکی مقاومت می کند و در برابر پیری و ترک خوردگی حتی در محیط های پیچیده صنعتی مقاومت می کند. به طور مداوم و پایدار در همه انواع سایت‌های کارگاه‌های سنگین- کار می‌کند و دوام فوق‌العاده دارد.
● ظاهر: ابعاد استاندارد صنعتی را دارد و بدون اشغال فضای داخلی اضافی با همه کابینت های توزیع معمولی مطابقت دارد. کل واحد دارای یک سطح صاف با کار خوب و بدون بریدگی است که ظاهری محکم و محکم دارد. چه در کابینت های الکتریکی کامل داخلی مونتاژ شود و چه با ماشین آلات و تجهیزات صادراتی مطابقت داشته باشد، ظاهری مرتب و حرفه ای ارائه می دهد.
● طراحی: دارای یک طرح یکپارچه-در-، از قبل- مجهز به واحدهای ترمیم مغناطیسی{3}} حرارتی و پایانه های خط/بار در کارخانه. نیازی به خرید جداگانه قطعات یدکی اضافی نیست و می توانید بلافاصله پس از دریافت آن را سیم کشی و نصب کنید.
پشتیبانی پس از فروش
تعداد موجود: موجود است.
01
گارانتی: 12 ماه.
02
زمان سرب: حمل و نقل ظرف 3-5 روز کاری.
03
شرایط پرداخت: T/T. پشتیبانی RMB (CNY).
04
شرکای پیک: FedEx، DHL، UPS، TNT، EMS، SF express.
05
سوالات متداول
Q1: آیا HFD3150L یک قطع کننده مدار کامل است یا فقط یک قاب خالی؟
A1: Eaton HFD3150L یک مدارشکن کامل مونتاژ شده است. این دستگاه دارای یک-واحد سفر ثابت حرارتی{4}}ساخت‌شده در کارخانه و پایانه‌های خط و بار استاندارد است. می توان آن را سیم کشی کرد و مستقیماً پس از خرید بدون قطعات سفر اضافی برای خرید جداگانه نصب کرد.
Q2: رتبه بندی وقفه HFD3150L چیست؟ آیا در ولتاژهای مختلف تغییر می کند؟
A2: ظرفیت قطع اتصال کوتاه آن بر اساس ولتاژ کاری متفاوت است: 100kAIC در 240VAC، 65kAIC در 480VAC، 25kAIC در 600VAC، و 22kAIC در 250VDC. لطفاً آن را مطابق با ولتاژ واقعی سیستم و جریان مدار کوتاه{11}}در طول انتخاب مدل مطابقت دهید.
Q3: آیا می توان جریان خروجی HFD3150L را تنظیم کرد؟
A3: HFD3150L مجهز به یک سفر ثابت حرارتی-مغناطیسی است. مقدار فعلی سفر آن در کارخانه از پیش تعیین شده است و در محل قابل تنظیم نیست. اگر به مدلی با پارامترهای سفر قابل تنظیم نیاز دارید، می‌توانید از همان سری-شکن‌های مدار Eaton با واحدهای سفر الکترونیکی سؤال کنید.
Q4: چگونه می توانم سفارش بدهم یا برای تخفیف خرید عمده اقدام کنم؟
A4: مقدار سفارش مورد نیاز خود را از طریق ایمیل به Irene8866@163.com ارسال کنید، یا در واتساپ (+86 18950163907) برای ما پیام بگذارید. ما ظرف 24 ساعت با نقل قول رسمی و تایید سهام پاسخ خواهیم داد.
برای اطلاعات بیشتر درباره محصول، لطفا با تیم فروش حرفه ای ما تماس بگیرید تا آخرین اطلاعات قیمت و موجودی Eaton HFD3150L را به دست آورید!
